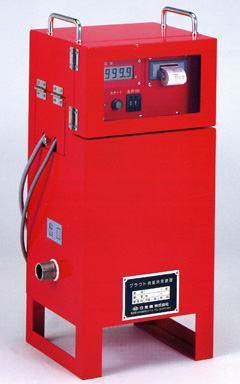

NSグラウト流量測定装置（GR－25A－Ⅱ型） |
|
|
|
|
|
|
|
|
|
外形寸法 |
|
340 x 248 x 647 mm |
|
|
|
本体重量 |
|
22.8kg |
|
|
|
使用電源 |
|
AC100～200V、1φ、電源、50/60Hz |
|
|
|
接続可能な
グラウトポンプ |
|
S-38F型 （トロコイド方式）
ND-32MS型 （ダイヤフラム方式）
NR-25型 （スクイーズ式）
|
|
|
|
流量表示 |
|
0 ～ 999.9リットル
バックライト付大型液晶 |
|
|
|
主桁設定 |
|
00～99までデジタルスイッチで設定 |
|
|
|
印字出力 |
|
プリンター感熱式記録
38mm感熱ロール紙
文字サイズ 2.4 x 1.1mm |
|
|
|
|
外装函 |
|
スチール製 焼付け塗装仕上げ |
|
|
|
制御盤 |
|
50/60Hz全自動 |
|
|
|
電磁流量計 |
|
パルス出力機能付 |
|
|
|
パルス
カウンター |
|
BCDデータ出力機能付 |
|
|
|
プリンター |
|
カレンダー時計内蔵 |
|
|
|
|
|
PC工事においては、グラウト注入作業が重要とされながらも、グラウトの注入量が予定量に達したかどうかを確認することが大変困難でありました。GR-25A-Ⅱ型は、この問題は解決するための「グラウト流量測定装置」として開発されました。電気的計測システムですから、機械的計量器と違って精度が高く、故障するような部分も少ないうえに、使い方も、使用後の清掃も簡単で、だれにでも使用していただける設計となっております。GR-25A-Ⅱ型を使用していただきますと、記録紙に印字されたデータが完全施工の何よりの立証となり、施主様より高い信頼を得られるものと思います。 |
|
|
グラウトポンプの吐出口とノズルとの間にGR-25A-Ⅱ型を、はさみ込むような形で配管し、グラウトポンプの吐出・停止の状態を電気信号としてGR-25A-Ⅱ型へ伝達するための信号ケーブルを接続するだけで、後は自動的に注入量をデジタルカウンターで表示し、施工年月日・桁番号・ケーブル番号・注入開始時刻・注入終了時刻・注入量を記録紙に印字することができます。 |
|
|
１．注入データが記録され、完全な注入が行われたことを確認できます。
これで安心して作業をすすめることができます。
２．使い方は簡単です。
ポンプと自動的に連動しますので、いつも通りの注入作業をするだけです。
監視する人手が不要です。
３．記録データを報告書に添付すれば、さらに信頼度の高い工事として評価されます。
４．工事終了後の清掃は、管路を水洗いするだけで充分ですから、簡単にすみます。 |
|
|
GR-25-Ⅱは、グラウトの流れを電磁流量計を通過するときの起電力としてとらえて計測します。
グラウトが通過する経路には凹凸がないので、ポンプの吐出力を減ずることは全くありません。
新設計の回路によりポンプの運動と自動的に連動しますので、監視する人手が不要です。 |
|
|
|
